Pico

作者：追风剑情 发布于：2022-7-20 17:14 分类：Unity3d

Pico官网
Pico设备参数
[下载] Pico Unity Integration SDK
[官方英文开发文档] Pico Unity Integration SDK
[官方中文开发文档] Pico Unity Integration SDK
[GitHub] Pico SDK Demos
[Unity手册] Unity XR SDK
XR Interaction Toolkit 2.1 开发手册
[GitHub] XR Interaction Toolkit Examples
Pico Unity XR SDK 文档
PicoVR Unity SDK 文档

什么是 Pico Unity Integration SDK?

Pico Unity Integration SDK（以下简称SDK）提供了丰富的XR能力，如渲染、输入、跟踪、混合现实捕捉等，您可以使用这些功能开发在Pico VR头显上运行的XR应用程序，构建您独特的XR宇宙，从而给人们带来身临其境的体验。

结合开发者平台易用的支付和统计系统，以及专业的技术支持服务，我们希望帮助您以简单高效的方式构建您的 XR 之旅。

在使用 SDK 之前，建议您阅读 Unity XR 文档以了解相关信息。

准备开发环境

官方推荐使用 Windows 10 操作系统作为开发环境。因为一些工具，如预览工具(Preview Tool)，需要运行在 Windows 10 上。

推荐配置如下
 ● CPU: Intel i5-4590 / AMD Ryzen 5 1500X or higher
 ● Graphics card: NVIDIA GTX 1060 / AMD Radeon RX 480
 ● RAM: 8 GB or higher
 ● Port: USB 3.0

下载 Windows 10

Java Development Kit（JDK）版本必须是 1.8.0 or later。
下载 JDK

Pico Unity Integration SDK 支持的早期版本为 Unity 2019.4 LTS，如果您想使用更多的功能，官方推荐 Unity 2020.3 LTS 和 Unity 2021.3 LTS 版本。如果想使用Vulkan，需要使用 Unity 2020.3.13 或之后的版本。

在 Pico 中开启“开发者”模式。

导入 Pico Unity Integration SDK

1. 下载 Pico Unity Integration SDK
2. 解压 Pico Unity Integration SDK-2.0.x.zip，并找到 package.json 文件
3. 在 Unity Editor 中 [Window]->Package Manager->点+号->Add package from disk...
4. 选择 package.json 文件导入到工程中
5. 在使用Pico SDK API前，需要引入命名空间 using Unity.XR.PXR;

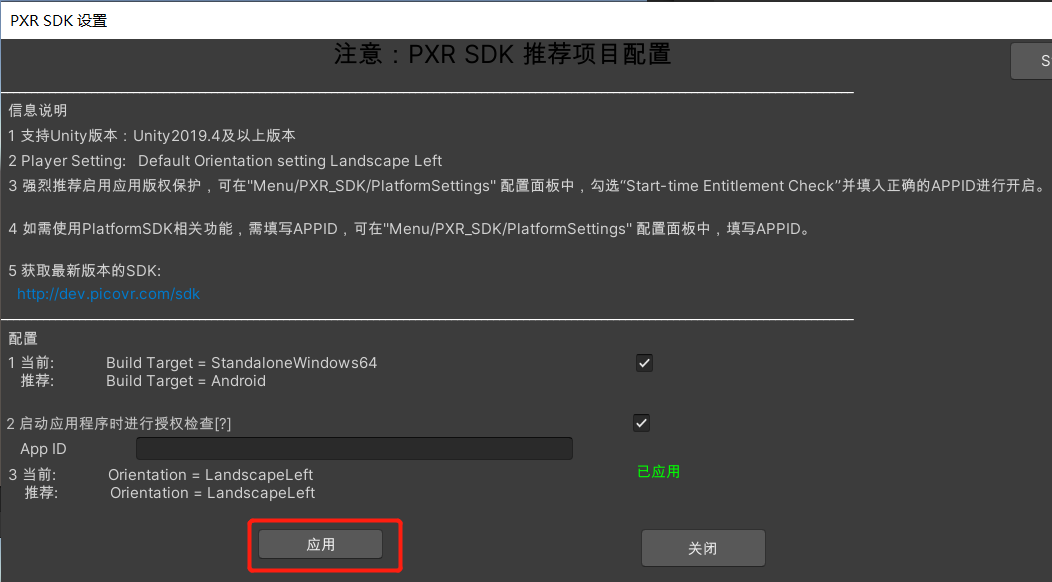

导入 package.json 完成后会自动弹出PXR SDK设置面板，如果不需要版权保护，直接去掉 “2.启动应用程序进行授权检查” 的勾选。

Unity Editor 参数设置

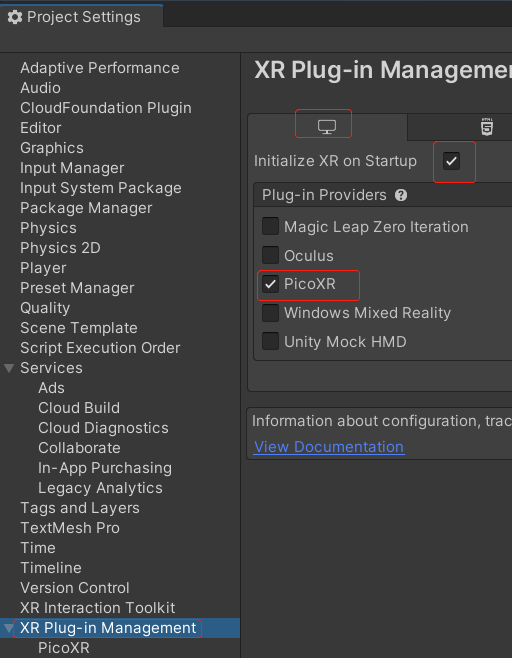

1. 在 Project Settings->XR Plug-in Management 中勾选上 PicoXR

2. 切换到 Android 平台。

3. Other Settings

Minimum API Level: Android 8.1 'Oreo' (API level 27)
Target API Level: Automatic (highest installed)
Scripting Backend: IL2CPP
Target Architectures: ARM64

AndroidManifest.xml

如果想自定义AndroidManifest.xml文件，需要在其中插入
<meta-data android:name="pvr.app.type" android:value="vr" />

升级 XR Interaction Toolkit

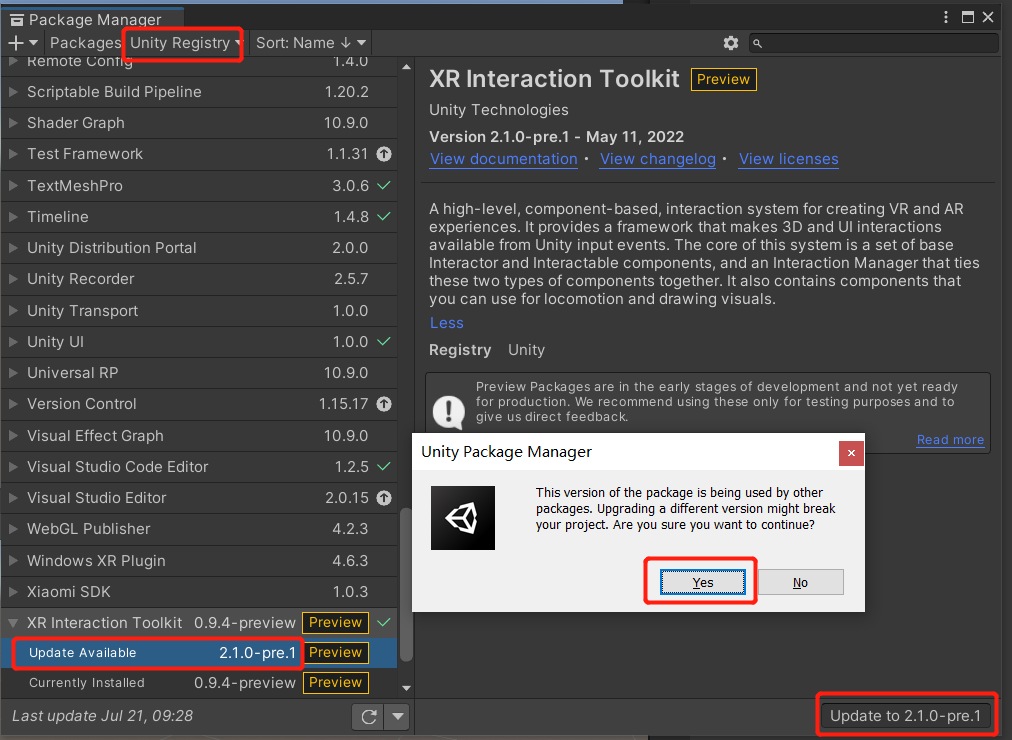

在 Package Manager 的 Unity Registry 列表中找到 XR Interaction Toolkit，然后升级到最新版本。

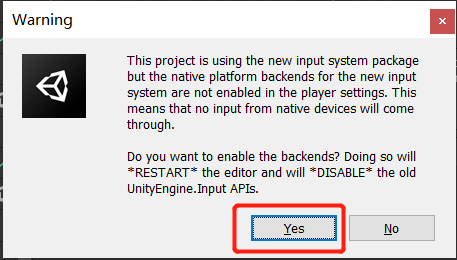

点击[Yes]，升级输入系统。

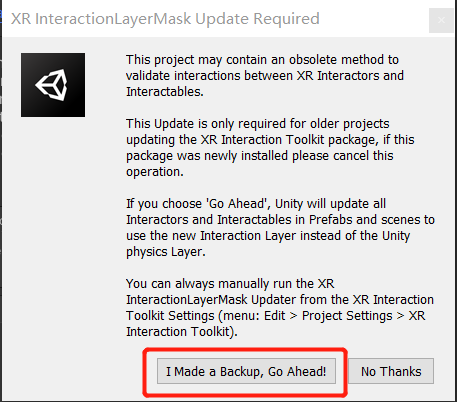

点击[I Made a backup, Go Ahead]，升级交互系统。

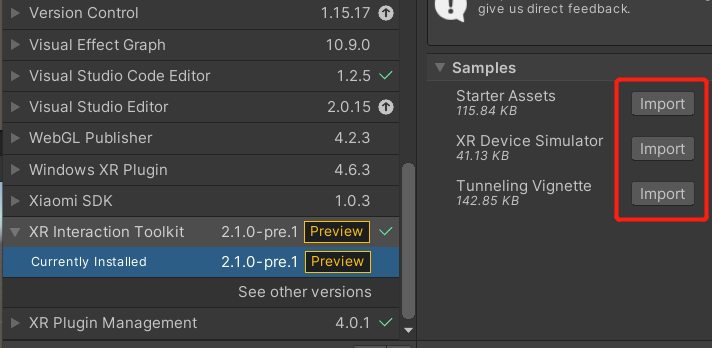

导入官方示例

XR Interaction Toolkit 手册

设置输入系统

切换输入系统

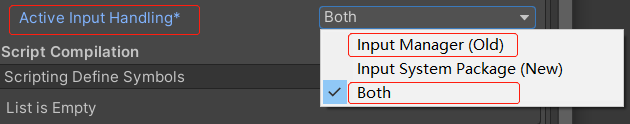

[Edit]->Project Settings->Player->Other Settings->Configuration->Active Input Handing*，选择 Both 或 Input Manager (Old)

安装预览工具(Preview Tool)

安装了 Preview Tool 后，才能在 Unity Editor 中播放运行。

所需环境
● OS: Windows 10, Windows 11. For the graphics card:
 ○ Minimum：NVIDIA GeForce GTX 970 or AMD Radeon R9 290
 ○ Recommended：NVIDIA GeForce GTX 1060，AMD Radeon RX 480, or better
 显卡必须支持 H265 (HEVC) or H264 video coding.

● SDK version: Pico Unity Integration SDK 2.0.4 or later

● Device: 当前, Preview Tool 仅支持 Neo 3 系列设备, 包括 Neo 3 Pro 和 Neo 3 Pro Eye。

下载 Preview Tool

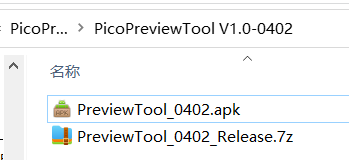

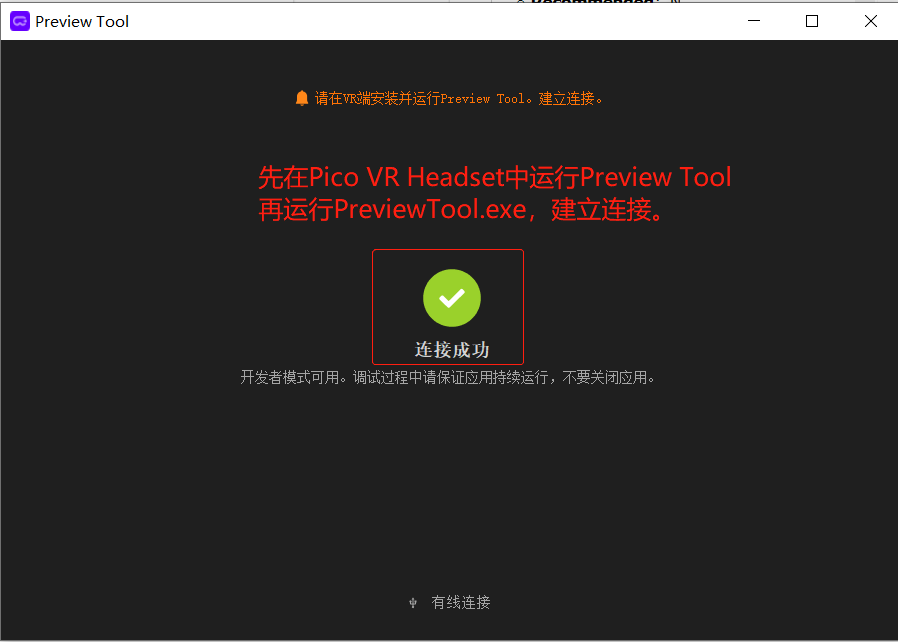

将 PreviewTool_0402.apk 安装到 Pico VR Headset 中。PreviewTool_0402_Release.7z 里放的是 PC 端。双击 PreviewTool.exe 与 Pico VR Headset 建立连接。

为PC开启XR功能

确保PreviewTool.exe与Pico VR Headset处于连接状态中，就可以在Unity Editor中直接运行VR场景了。

创建一个基础的 XR Scene

1. 创建一个 Plane，设置Transform, Position(0, 0, 0)；Scale(10, 1, 10)

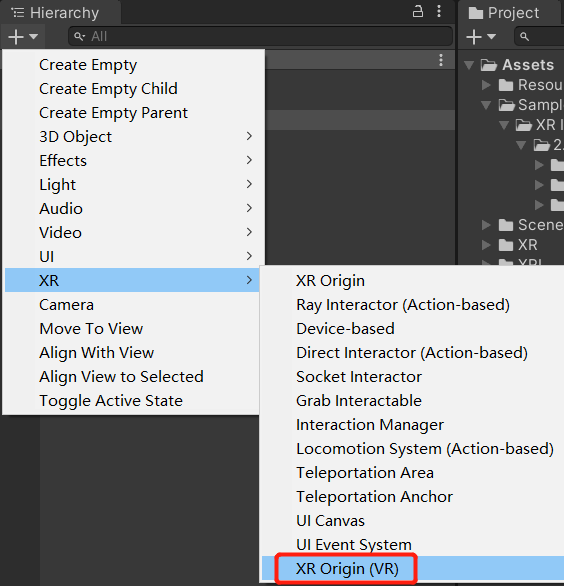

2. 删除场景中的默认Camera，创建 XR Camera

添加 PXR_Manager 组件

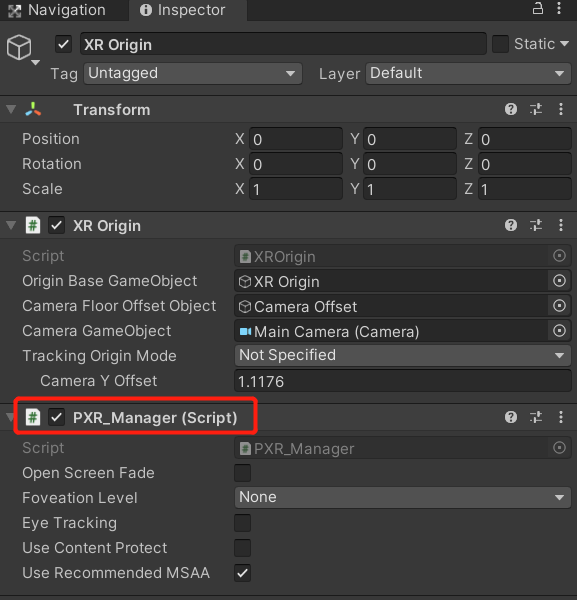

向 XR Origin 对象上添加 PXR_Manager 组件。

Tracking Origin Mode
设置初始化输入设备时要使用的跟踪原点模式。
 ○ No Specified: 使用输入设备的默认跟踪原点模式。
 ○ Device: 将跟踪原点模式设置为相对于第一个已知位置。
 ○ Floor: 输入设备将相对于地板上的位置进行跟踪。

Camera Y Offset
摄像机相对地面的高度。

添加 Input Action Manager 组件

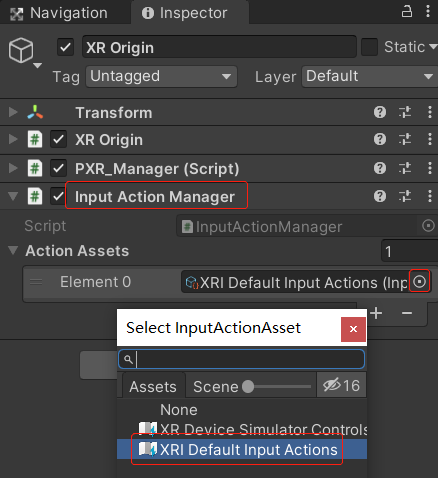

向 XR Origin 对象上添加 Input Action Manager 组件。

添加手柄控制器模型

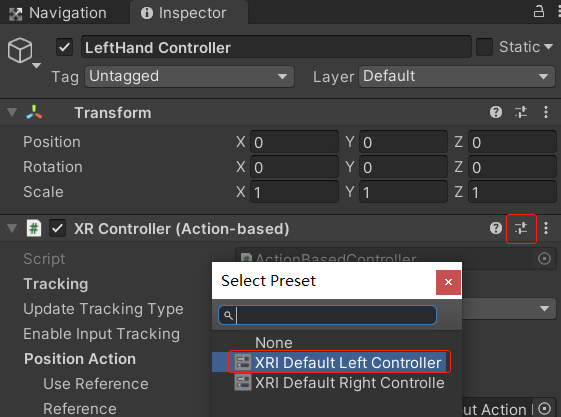

展开 OR Origin，选中 LeftHand Controller，点击 Preset，选择 XRI Default Left Controller

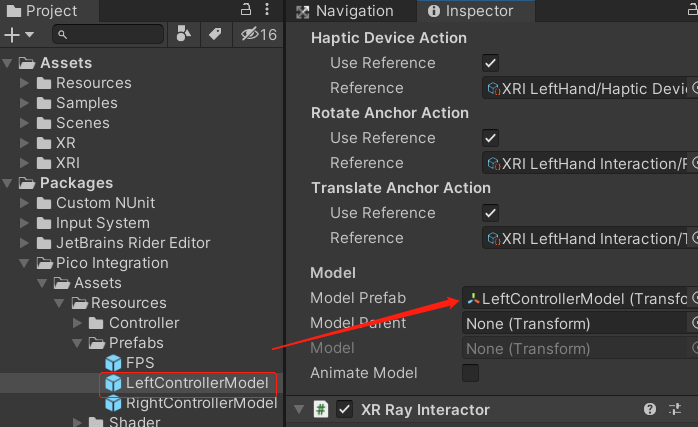

在 Package->Pico Integration->Assets->Resources->Prefabs 下找到手柄的模型预制体。除了直接使用官方的手柄模型，也可以使用自己的模型预制体。将prefab拖到 XR Controller (Action-based) 组件的 Model Prefab 变量上。

用相同的方式配置 RightHand Controller。

Build & Install APK

1. 需要在 Pico VR Headset 中开启 "开发者" 模式。
[设置]->[通用]->[关于本机]->连续点击"软件版本号"，直到左侧列表出现“开发者”选项。进入[开发者]，开启 "USB调试开关"。

Pico截屏图片保存位置 内部共享存储空间\Pictures\Screenshots

Pico企业版与消费版的区别

如何分辨企业版设备与消费者版设备？

Pico企业版：开发者安装的应用将显示在应用列表中。

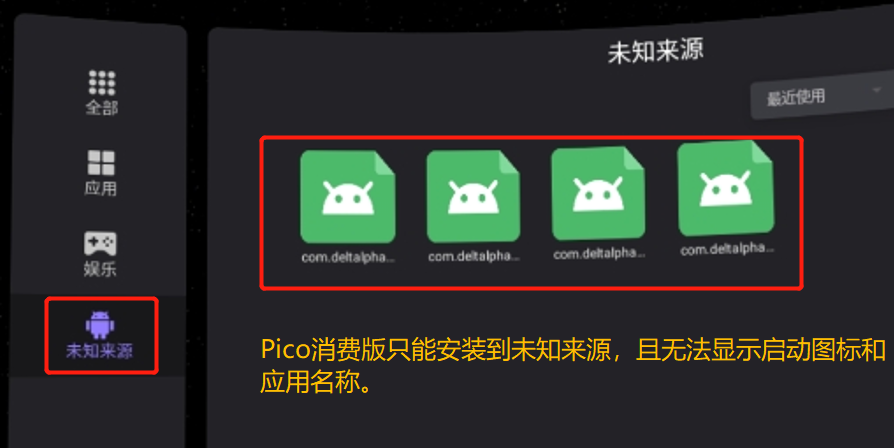

Pico消费版：开发者安装的应用将显示在未知来源中，并且无法显示启动图标和应用名称。
从应用商店下载的应用都会显示在应用列表中。

---

判断手柄是否已连接

//引入Pico SDK
using Unity.XR.PXR;
//判断右手手柄是否已连接
bool rightControllerConnected = PXR_Input.IsControllerConnected(PXR_Input.Controller.RightController);

maifest.json

注意：如果项目位置变了，一定要同步改下Unity工程下的 Packages\manifest.json 文件中的 "com.unity.xr.picoxr" 路径。这条路径要指向当前 "PICO UnityXR Integration SDK v207" 文件夹位置。
例如: "com.unity.xr.picoxr": "file:D:/Dev/AllData/Pico/PICO UnityXR Integration SDK v207"
