视场与缩放

作者：追风剑情 发布于：2018-4-5 11:29 分类：计算机图形学

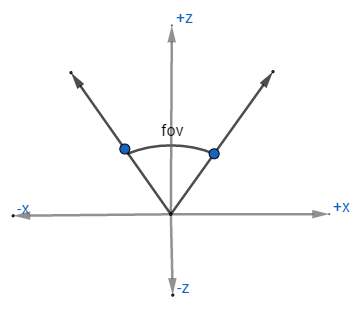

视场：视锥所截的角，实际上需要两个角(水平视场和垂直视场)。


缩放：表示物体实际大小和物体在90度视场中显示大小的比。所以大比值表示放大，小比值表示缩小。比如，2.0的缩放表示物体在屏幕上比用90度视场时大两倍。


缩放与视场之间的转换公式：

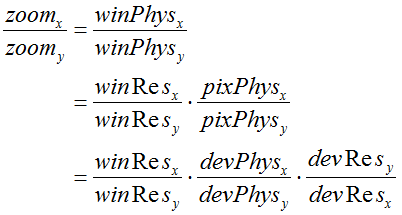

在3D中，需要两个缩放值，一个水平的，一个垂直的。可以随意给值，但如果二者比例不恰当，图像便像被拉伸过似的。为了维持恰当的比例，缩放要和输出窗口的尺寸对应：


上面公式中：
  • zoom表示摄像机的zoom值
  • winPhys表示窗口物理尺寸
  • winRes表示窗口以像素为单位的大小
  • pixPhys表示像素的物理尺寸
  • devPhys表示输出设备的物理尺寸，我们常常不知道其大小，但知道比值
  • devRes表示输出设备以像素为单位的大小(分辨率)

      假设输出为正常比例，许多渲染引擎允许仅用一个视场角(或zoom值)设定摄像机，然后自动计算另一个。例如，可以指定水平视场角，自动计算垂直视场角，反之亦然；或者指定视场角中较大的一个，自动计算较小的。
