减少draw call数目——静态批处理

作者：追风剑情发布于：2017-10-8 20:48 分类：Shader

Unity提供了另一种批处理方式，即静态批处理。相比于动态批处理来说，静态批处理适用于任何大小的几何模型。它的实现原理是，只在运行开始阶段，把需要进行静态批处理的模型合并到一个新的网格结构中，这意味着这些模型不可以在运行时刻被移动。但由于它只需要进行一次合并操作，因此，比动态批处理更加高效。静态批处理的另一个缺点在于，它往往需要占用更多的内存来存储合并后的几何结构。这是因为，如果在静态批处理前一些物体共享了相同的网格，那么在内存中每一个物体都会对应一个该网格的复制品，即一个网格会变成多个网格再发送给GPU。如果这类使用同一网格的对象很多，那么这就会成为一个性能瓶颈了。例如，如果在一个使用了1000个相同树模型的森林中使用静态批处理，那么，就会多使用1000倍的内存，这会造成严重的内存影响。这种时候，解决方法要么忍受这种牺牲内存换取性能的方法，要么不要使用静态批处理，而使用动态批处理技术(但要小心控制模型的顶点属性数目)，或者自己编写批处理的方法。

创建两个几何体

未进行批处理设置时

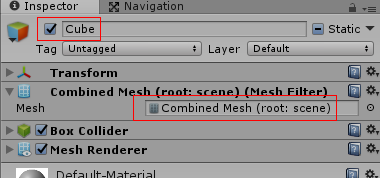

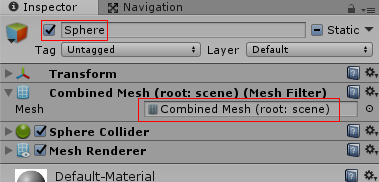

设置了批处理后

双击

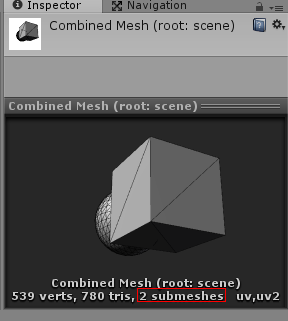

可以在预览面板中看到合并后的网格模型中包含2个子网格模型，Unity会对使用了同一个材质的子网格进行批处理。

在内部实现上，Unity首先把这些静态物体变换到世界空间下，然后为它们构建一个更大的顶点和索引缓存。对于使用了同一材质的物体，Unity只需要调用一个draw call就可以绘制全部物体。而对于使用了不同材质的物体，静态批处理同样可以提升渲染性能。尽管这些物体仍然需要调用多个draw call，但静态批处理可以减少这些draw call之间的状态切换，而这些切换往往是费时的操作。

如果场景中包含了除平行光以外的其他光源，并且在shader中定义了额外的Pass来处理它们，这些额外的Pass部分是不会被批处理的。但是，处理平行光的Base Pass部分仍然会被静态批处理，因此，我们仍然可以节省两个draw call。
