使用2D渐变纹理创建假的BRDF

作者：追风剑情发布于：2016-3-27 13:38 分类：Shader

我们可以在渐变纹理的思路上添加由光照函数提供的视角方向来创建一个高级可视化效果，利用视角方向我们能够生成一些模拟的边缘光照。

观察方向(view direction)指的是我们看向物体自身的方向。它是一个标注了方向的向量，这意味着我们可以将它和法线以及光照方向结合起来使用。这种视点向量可以为我们提供一种更先进的纹理索引技术。

在CG领域我们一般将这种技术叫做BRDF effect, BRDF也就是双向反射分布函数。读起来似乎有点拗口，我们可以简单理解为入射光在不透明物体表面同时反射到观察方向(观察者眼睛方向)和出射光两个方向。

一、首先准备一张多维度的渐变纹理

(网上找的)

二、创建Shader

Shader "Custom/BRDFShader" {
	Properties {
		_RampTex ("Ramp (RGB)", 2D) = "white" {}
	}
	SubShader {
		Tags { "RenderType"="Opaque" }
		LOD 200

		CGPROGRAM
		#pragma surface surf BasicDiffuse

		sampler2D _RampTex;

		struct Input {
			float2 uv_RampTex;
		};

		inline float4 LightingBasicDiffuse (SurfaceOutput s, fixed3 lightDir, half3 viewDir, fixed atten)
		{
			float difLight = dot(s.Normal, lightDir);
			float rimLight = dot(s.Normal, viewDir);
			float hLambert = difLight*0.5 + 0.5;
			float3 ramp = tex2D(_RampTex, float2(hLambert, rimLight)).rgb;

			float4 col;
			col.rgb = s.Albedo*_LightColor0.rgb*ramp;
			col.a = s.Alpha;
			return col;
		}

		void surf (Input IN, inout SurfaceOutput o) {
			half4 c = tex2D (_RampTex, IN.uv_RampTex);
			o.Albedo = c.rgb;
			o.Alpha = c.a;
		}
		ENDCG
	}
	FallBack "Diffuse"
}

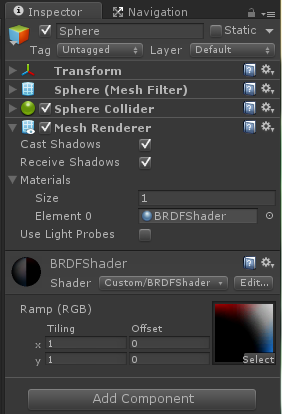

三、创建一个Sphere
