Hololens 获取手部关节数据

作者：追风剑情发布于：2023-2-16 14:43 分类：Unity3d

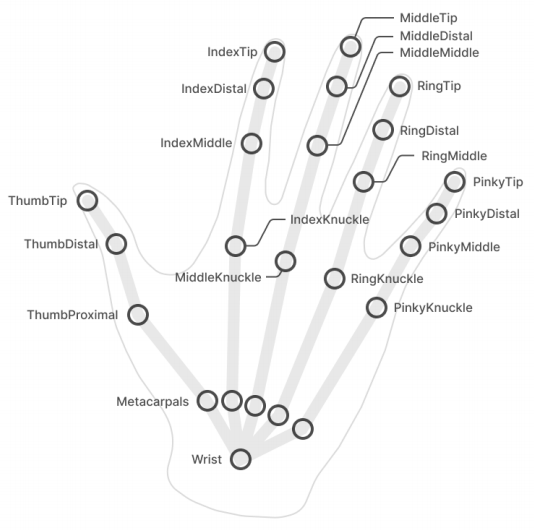

手部关节名称定义

这些关节名称被定义在Microsoft.MixedReality.Toolkit.Utilities.TrackedHandJoint枚举中。

轮询获取关节数据

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Microsoft.MixedReality.Toolkit;
using Microsoft.MixedReality.Toolkit.Input;
using Microsoft.MixedReality.Toolkit.Utilities;

public class Test : MonoBehaviour
{
    void Update()
    {
        /* 下面代码以轮询方式获取关节数据 */
        //获取右手指尖的姿态数据
        if (HandJointUtils.TryGetJointPose(TrackedHandJoint.IndexTip,
            Handedness.Right, out MixedRealityPose pose))
        {

        }
        //--End

        //从手部关节服务获取关节转换对象
        var handJointService = CoreServices.GetInputSystemDataProvider<IMixedRealityHandJointService>();
        if (handJointService != null)
        {
            //获取右手指尖的转换对象
            Transform jointTransform = handJointService.RequestJointTransform(TrackedHandJoint.IndexTip, Handedness.Right);
        }
        //--End
    }
}

通过接口监听关节数据更新

实现Microsoft.MixedReality.Toolkit.Input.IMixedRealityHandJointHandler接口的类可监听关节数据更新。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using Microsoft.MixedReality.Toolkit;
using Microsoft.MixedReality.Toolkit.Input;
using Microsoft.MixedReality.Toolkit.Utilities;
/// <summary>
/// 通过实现接口来监听关节位置的更新
/// </summary>
public class MyHandJointEventHandler : MonoBehaviour, IMixedRealityHandJointHandler
{
    public Handedness myHandedness;
    void IMixedRealityHandJointHandler.OnHandJointsUpdated(InputEventData<IDictionary
   <TrackedHandJoint, MixedRealityPose>> eventData)
    {
        if (eventData.Handedness == myHandedness)
        {
            if (eventData.InputData.TryGetValue(TrackedHandJoint.IndexTip,
           out MixedRealityPose pose))
            {
                //关节坐标
                Vector3 pos = pose.Position;
                //关节旋转度
                Quaternion rot = pose.Rotation;
                //关节正前方矢量
                Vector3 forward = pose.Forward;
                //......
            }
        }
    }
}

Microsoft.MixedReality.Toolkit.Input.HandJointUtils类
序号	方法
1	public static bool TryGetJointPose(TrackedHandJoint joint, Handedness handedness, out MixedRealityPose pose) 获取关节姿态数据。
2	public static bool TryGetJointPose<T>(TrackedHandJoint joint, Handedness handedness, out MixedRealityPose pose) where T : class, IMixedRealityHand 泛型方法。获取关节姿态数据。
3	public static IMixedRealityHand FindHand(Handedness handedness) 返回手部控制器。
4	public static T FindHand<T>(Handedness handedness) where T : class, IMixedRealityHand 泛型方法。返回手部控制器。

Microsoft.MixedReality.Toolkit.Utilities.HandPoseUtils类
序号	方法
1	public static float CalculateIndexPinch(Handedness handedness) 返回食指尖与拇指尖的捏合度。取值范围0~1，0表示完全张开，1表示完全捏合。
2	public static bool IsIndexGrabbing(Handedness hand) 如果食指尖(tip)比食指关节(knuckle)更靠近手腕(wrist)，则返回true。
3	public static bool IsMiddleGrabbing(Handedness hand) 如果中指尖(tip)比中指关节(knuckle)更靠近手腕(wrist)，则返回true。
4	public static bool IsThumbGrabbing(Handedness hand) 如果拇指尖(tip)比拇指关节(knuckle)更靠近手腕(wrist)，则返回true。
5	public static float ThumbFingerCurl(Handedness handedness) 返回拇指卷曲度。取值范围0~1，0表示完全伸直，1表示完全卷曲。
6	public static float IndexFingerCurl(Handedness handedness) 返回食指卷曲度。取值范围0~1，0表示完全伸直，1表示完全卷曲。
7	public static float MiddleFingerCurl(Handedness handedness) 返回中指卷曲度。取值范围0~1，0表示完全伸直，1表示完全卷曲。
8	public static float RingFingerCurl(Handedness handedness) 返回无名指卷曲度。取值范围0~1，0表示完全伸直，1表示完全卷曲。
9	public static float PinkyFingerCurl(Handedness handedness) 返回小指卷曲度。取值范围0~1，0表示完全伸直，1表示完全卷曲。

Microsoft.MixedReality.Toolkit.Input.HandJointService类
序号	方法
1	public Transform RequestJointTransform(TrackedHandJoint joint, Handedness handedness) 获取某关节的变换对象。
2	public bool IsHandTracked(Handedness handedness) 判断某只手是否正在被追踪。
